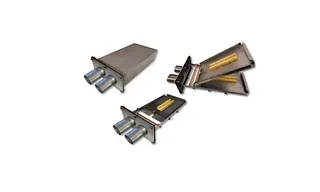

NAF FTTH 24 metallijatko, 7263492
- Sähkönumero 7263492
- Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
- 24 kuidun jatkamiseen.
- Kotelo soveltuu erilaisille kaapelirakenteille.
- Soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin.
- Mitat kaapeliläpiviennin kanssa 340 x 137 x 73 mm.
- Alaosan laipassa on yksi pyöreä kaapeliläpivienti, jonka sisähalkaisija on 17,0 mm. Lisäksi laipassa on yksi ovaali läpivienti, johon saa tarvittaessa laitettua mekaanisen läpiviennin.
- Materiaali happoterästä.
- Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
-

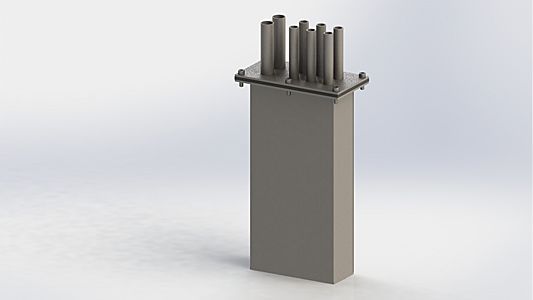

NAF mini 48/96 2x17mm+6x11mm, 7263535
- Sähkönumero 7263535
- Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
- 48 kuidun jatkamiseen ja lisäjatkoslevyllä (7269478) 96 kuidun jatkamiseen.
- Kotelo soveltuu erilaisille kaapelirakenteille.
- Soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin.
- Mitat kaapeliläpiviennin kanssa 391 x 180 x 94 mm.
- Alaosan laipassa 8 läpivientiä, joista kahden sisähalkaisija on 17mm ja kuuden 11mm
- Materiaali happoterästä.
- Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
- Katso myös 7263536, NAF mini 48/96 ovaali + 6x11mm
-
NAF FTTH 96/192 haarajatkos, 7269377
- Sähkönumero 7269377
- Kotelo on ns. huppujatkos koostuen alaosasta jatkoslevyineen sekä suojakuoresta.
- 96 kuidun jatkamiseen ja lisäjatkoslevyllä (7269480) 192 kuidun jatkamiseen.
- Kotelo soveltuu erilaisille kaapelirakenteille.
- Soveltuu myös maavaraiseksi jatkokseksi mikrokanavaverkkoihin.
- Mitat kaapeliläpiviennin kanssa 498 x 235 x 125 mm.
- Alaosan laipassa on kuusi pyöreää kaapeliläpivientiä, joiden sisähalkaisija on 22,9 mm.
- Materiaali happoterästä.
- Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.
- Asennusohje
Varusteet:
6kpl kutiste (34/8- 200mm), 6kpl haarakiila, 4kpl päätetuppilo, 1kpl jatkoslevy, johon valmiiksi asennnettuna 4kpl 24-paikkaisia KJS-pidikkeitä, 8kpl maadoitusliitin, 1kpl maadoitusliitin M6-16mm2, 16kpl kiinnitysruuvi M4x12, 12kpl nippuside 2,5x100mm, 3kpl ylivientijohtoja liittimillä, 3kpl korrugoituja kaarikiinnikkeitä, 1kpl puhdistuspyyhe ja 1kpl silikageelipussi 25g.
-
NAF OPGW-jatkos, 7263252
- Sähkönumero 7263252
Soveltuu erilaisille OPGW-rakenteille
- Soveltuu myös rantajatkoksena vesistökaapelin jatkamiseen maakaapeliin.
- Kapasiteetti 96 kuidun jatkamiseen
- Mitat ilman päätylaippaa ja siinä olevia kaapeli-läpivientejä 381 x 200 x 60 mm.
- Sisältää kaksi OPGW-läpivientiä, sekä yhden sisähalkaisijaltaan 26mm:n läpiviennin kanava– ja maakaapeleille. Kaapeleiden ulkohalkaisijoista riippuen kaapeliläpiviennistä voidaan tuoda koteloon yksi tai kaksi kaapelia.
- Materiaali happoterästä.
- Tiiveys IP 68. Suunniteltu ja valmistettu Suomessa.

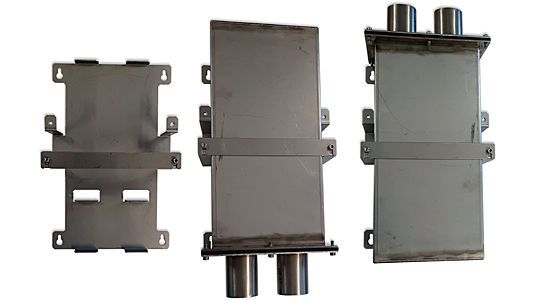

- Pylvästeline
- Asennusohje
-
NAF haarajatkos, 7263300
- Sähkönumero 7263330
Käytetään valokaapeleiden haaroittamiseen kohteissa, joissa kaapeli on suorana maassa.
- Soveltuu erilaisille kaapelirakenteille.
- Mahdollistaa suorana olevan runkokaapelin haaroittamisen yhteen tai kahteen jako- tai talokaapeliin.
- Voidaan avata ja sulkea ensiasennuksen jälkeen.
- Kaapeliläpiviennit on toteutettu Roxtecin läpivientiratkaisuilla.
- Kapasiteetti 48 kuidun jatkamiseen.
- Mitat 1100 x Ø 110 mm
- Saatavana asennusohje
- Väri punainen
-
NAF sisäjatko, 7269279
- Sähkönumero 7269279
- Ulkomitat 243x186x52mm, KxLxS
- Sisäasennukseen
- Metallinen kotelo, jonka ala- ja yläkulmissa on M25 kokoiset läpivientiaukot
- Alaosassa kotelon levyinen maadoitus- ja kiinnitysrima
- Kansi kiinnitetään kahdella ruuvilla
- Jatkon kiinnittäminen seinään tapahtuu sisä- tai ulkopuolelta
- Jatkoksia koteloon mahtuu 48kpl
- Väri valkoinen
- Pakettiin kuulu: kotelo, kuitujatkossuojapidike 12 kuidulle (4kpl), kaapelin kiinnitykseen nippusiteet (6kpl), 2kpl kuituohjaimia, 2kpl läpivienti holkkeja M25, 2kpl läpivientikumeja M25 ja maadoituskiinnikkeet 2kpl
-
NAF liikennemerkki- / valvontakamerajatkos, 7263527
- Sähkönumero 7263527

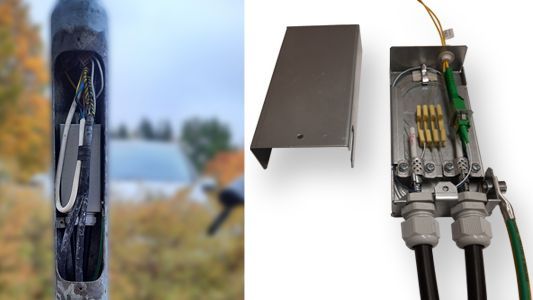

Jatkos on kooltaan pieni, ulkomitoiltaan vain 79x35x162,5 mm ilman läpivientiholkkeja. Jatkos mahtuu niin liikennevalo- että katuvalopylväiden sisälle. Kotelo on ajateltu 4-6 kuidun jatkamiseen.
Jatkoon voidaan tuoda alhaalta kaksi ulkohalkaisijaltaan enintään 12 mm:n valokaapelia.
Kotelon yläosassa on läpivienti toteutettu kalvotiivisteen kanssa.
Jatkos on valmistettu kuumasinkitystä teräksestä.
Maadoitusta varten pakkauksessa tulee mukana maadoitusliitin, joka asennetaan kotelon pohjaosan merkattuun paikkaan. Maadoitusliitin kiinnitetään M6 kuusiokolopultilla, joka myös tulee tuotteen mukana.
Kotelon sisällä on ylös nostettava adapteriaukko LC-duplex- tai SC-simplex adapterille.
Kannen päätyosasta saa taitettua esiin avainreiän kiinnitystä varten ja kotelon saa siitä ripustettua tolpan kiinnityskiskoon.
Varusteisiin kuuluu: M20 läpivientiholkit ja vastamutterit (2kpl), kiinnitysruuvit, maadoitusliitin ja pultti, korrugoidut kaarikiinnikkeet (2kpl), kuitujatkospidike 12-k, kalvotiviste ja kuituohjain.
Huom! käsin käännettävä adapteriaukko ja kiinnitysaukko on tehty metallia keventäen, eivätkä siten kestä niiden liikuttamista kuin kertaalleen haluttuun asentoon. Kevennetyt kohdat murtuvat jos niitä väännetään liikaa.
