NAF jatkoskaapit

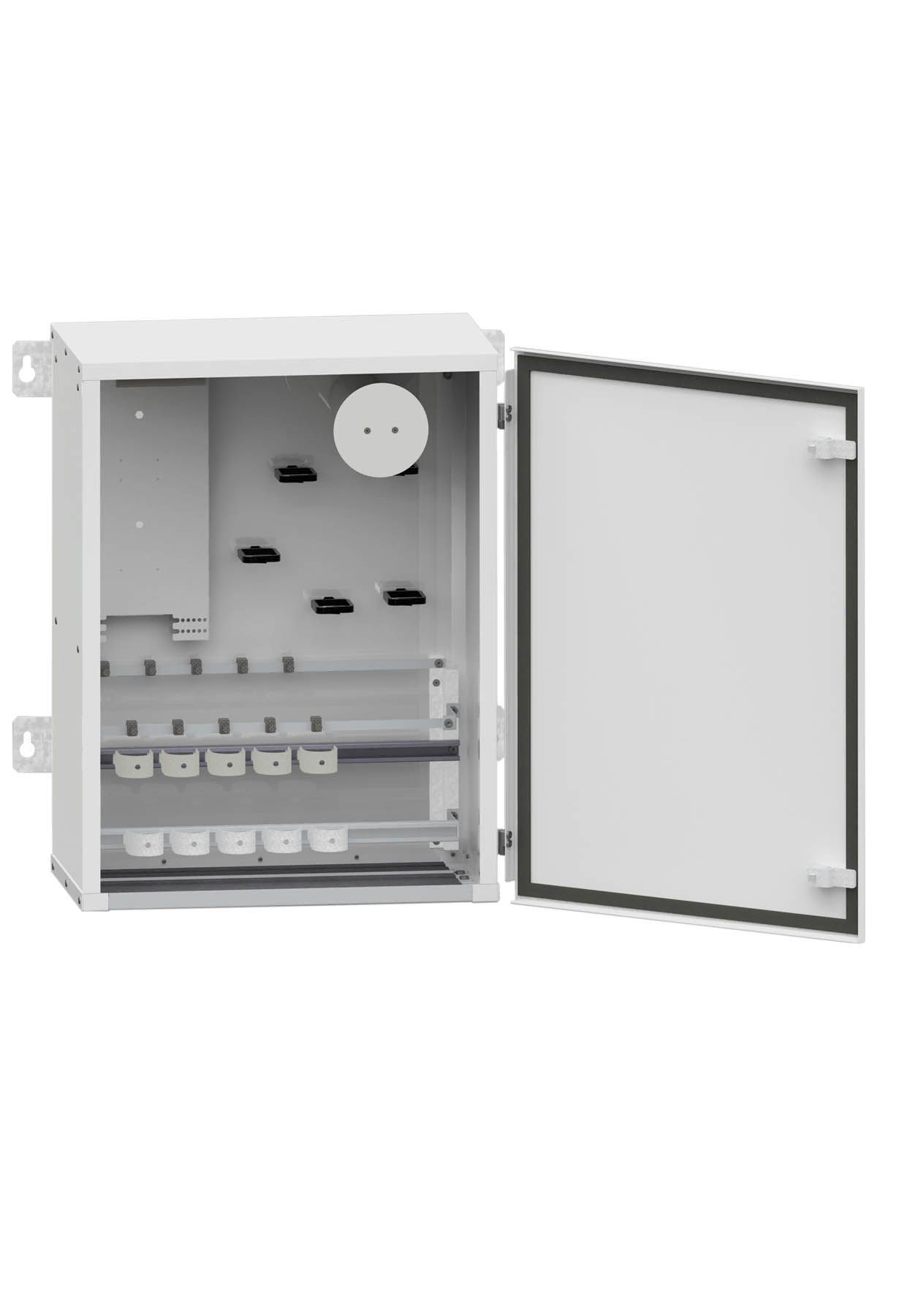

Ulkojatkoskaappi NAF 864-k

• Sähkönumero: 7269297
• Sijoitetaan K0- tai K1-jakokaapin sisälle
• Toimitetaan joko erikseen tai valmiiksi asennettuna K0- tai K1- jakokaappiin
• Voidaan asentaa myös suoraan seinälle
• Sisältää paikat 13:lle 48-kuituiselle jatkoslevylle tai yhdeksälle 96-kuituiselle jatkoslevylle
• Soveltuu erilaisille maa- ja kanavakaapeleille sekä myös mikrokanavakaapeleille ja –putkille
• Voidaan käyttää kaapeleiden kylkiotoissa
• Kaksi leveää harjaksin tiivistettyä kaapeliläpivientiä
• Mitat 600 x 450 x 250 mm (KxLxS), paino 19,5 kg
• Materiaali kuumasinittyä teräspeltiä
• Pölytiivis rakenne
• Ovi irrotettavissa asennusten ajaksi
• Ulkojatkoskaappi NAF 864-K asennettuna K0/1200-jakokaappiin+jalusta: 7269326

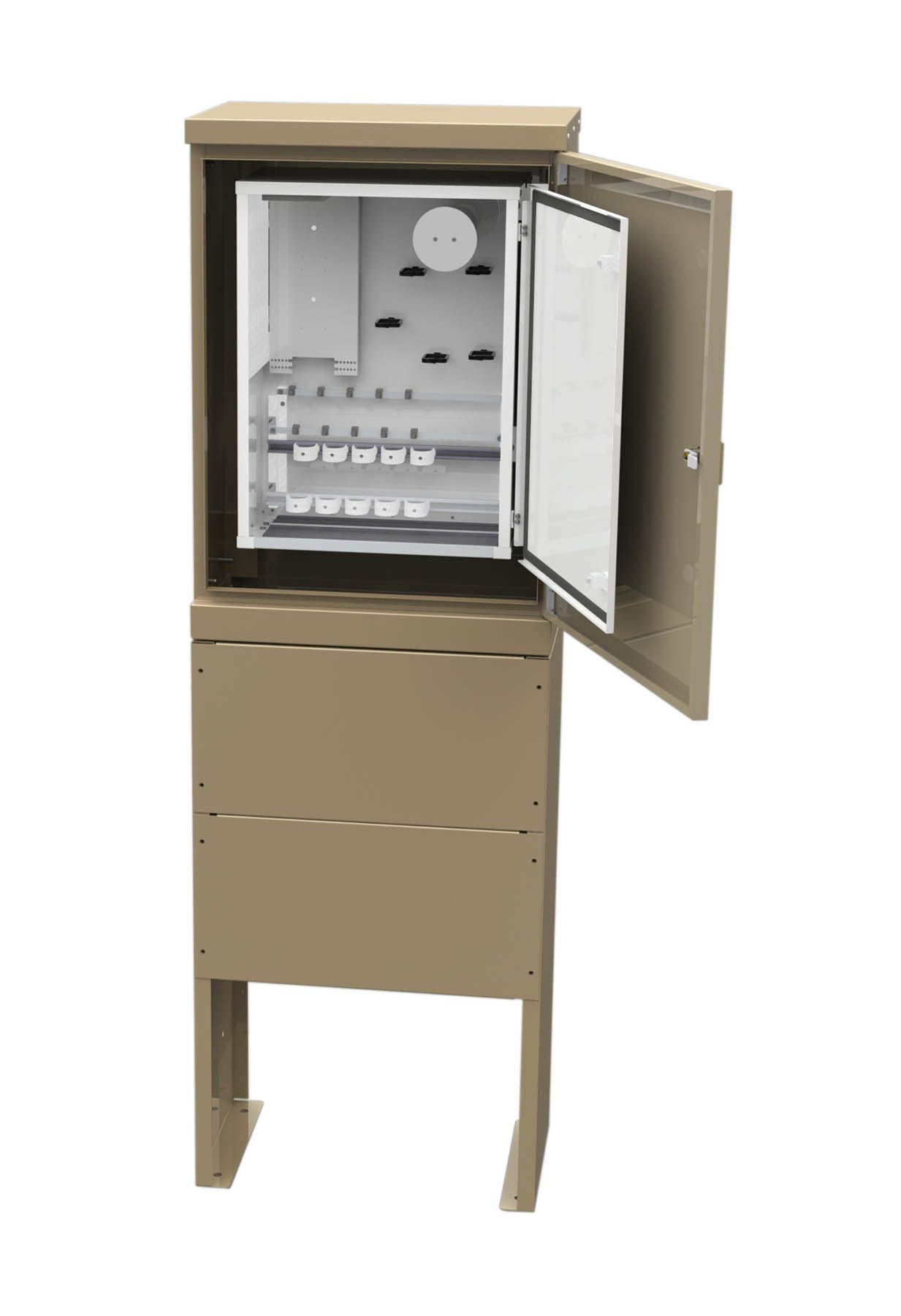

• Ulkojatkoskaappi NAF 864-K asennettuna K0/850-jakokaappiin+jalusta: 7263442
• Ulkojatkoskaappi NAF 864-K asennettuna K1/850-jakokaappiin+jalusta: 7263520

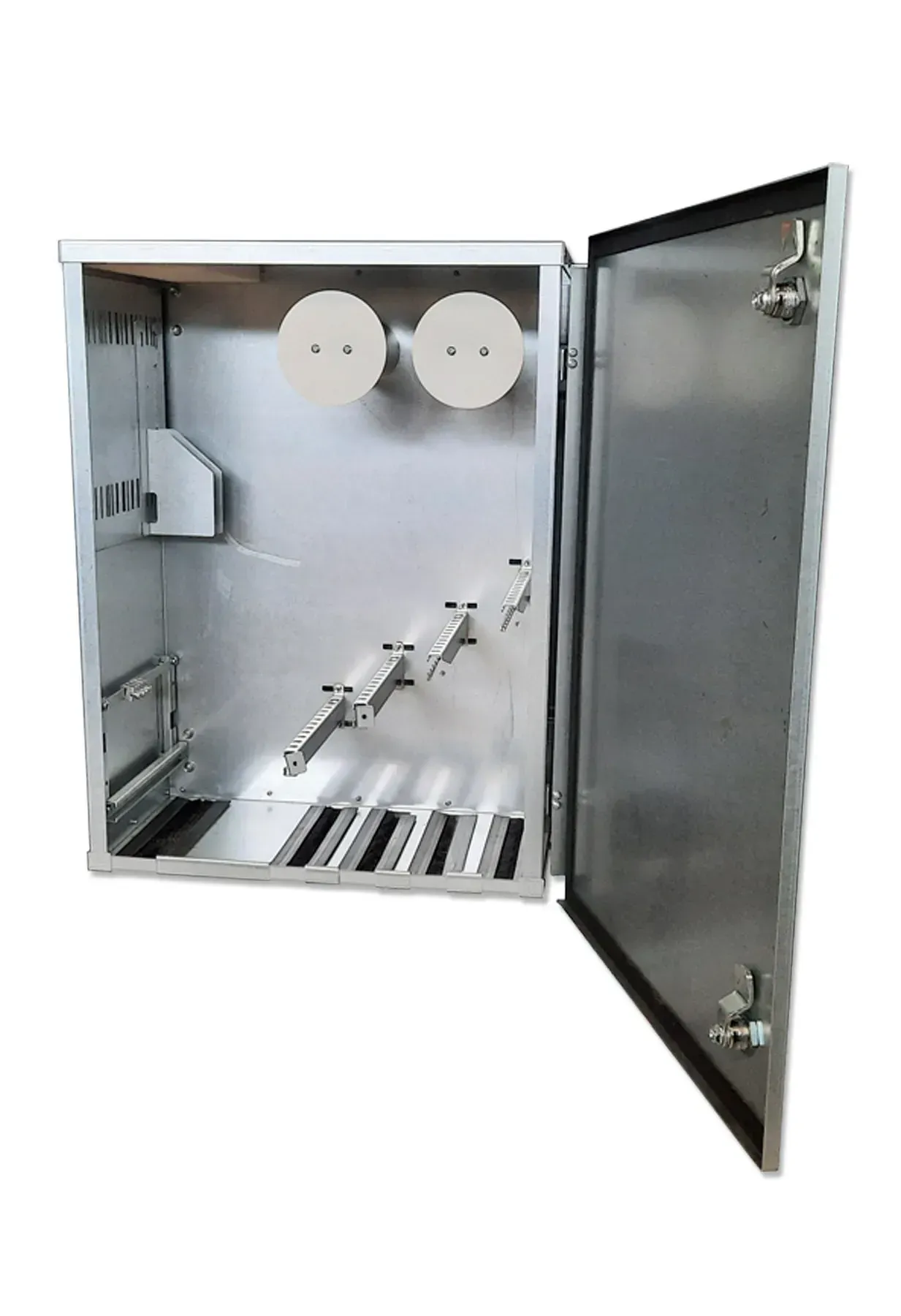

NAF multikaappi

• Sähkönumero 7268711
• Jatkoskaapin voi sijoittaa sekä K0– että K1-jakokaappiin.
• Voidaan toimittaa valmiiksi K0-jakokaappiin asennettuna.
• NAF multikaappi ja K0/850+jalusta 7269473
• NAF multikaappi ja K0/1200+jalusta 7263510
• Soveltuu sekä maakaapeleille että mikrokanaville ja –putkille.
• Mikrokanavat voidaan tuoda suoraan jatkoskaapin sisälle
• Voidaan käyttää sekä 48– että 96-kuituisia jatkoslevyjä
• Ovi irrotettavissa asennusten ajaksi
• Mitat 600 x 450 x 250 mm (KxLxS)
• Paino 19,5 kg
• Materiaali kuumasinkittyä teräspelti
• Kapasiteetti:

  • 17 kpl 48-kuituisia jatkoslevyjä
  • 12 kpl 96-kuituisia jatkoslevyjä
  • 98 kpl 7/3,5 mm:n mikrokanavia
  • 16 kpl 14/10 mm:n mikrokanavia
• Jatkoslevyjen lisäksi jatkoskaappiin voidaan sijoittaa minipaneeleita sekä jatkoslevykoteloita

Koukkukiinnitteiset minipaneelit

• Jatkoslevytelineeseen koukkukiinnikkein asennettava esiasennettu tai tyhjä pääte- tai jaotinmoduuli.
• Minipaneeli 7269407
• Minipaneeli LCA/- HBBX 12SML 5m, 7269408
• Minipaneeli LCA/- HBBX 24SML 5m, 7269329
• Minipaneeli 1:8 LCA jaotinmoduuli, 7269336
• Minipaneeli 2x 1:8 LCA jaotinmoduuli, 7269337
• Minipaneeli 1:16 LCA jaotinmoduuli, 7269338
• Minipaneeli LCA/- 12SMT 3,5m, 7269465
• Minipaneeli LCA/- 24SMT 3,5m, 7269488
• Minipaneeli LCA/- 48SMT 3,5m, 7269489
• Minipaneeli 4SM+1:16 LCA, 7263455
• Minipaneelipaketti, 7269396
  • Paketti sisältää:
    Minipaneeli LCA/- HBBX 24SML 5m, 7269329
    Minipaneeli 1:16 LCA jaotinmoduuli, 7269338
    Jatkoslevy 48-k, 2kpl, 7264145

Koukkukiinnitteiset jatkoslevykotelot

• Sähkönumero 7269316
  • Jatkoslevykoteloon asennettu PLC-jakaja, jossa jakosuhde on 1:16. Kuidut on putkitettu, Com omassa putkessa ja muut kuidut 8 kpl / putki. Kotelossa jatkoslevytelineeseen sopivat koukkukiinnikkeet.
• Sähkönumero 7269317
  • Jatkoslevykoteloon asennettu PLC-jakaja, jossa jakosuhde on 1:32. Kuidut on putkitettu, Com omassa putkessa ja muut kuidut 8 kpl / putki. Kotelossa jatkoslevytelineeseen sopivat koukkukiinnikkeet.

Koukkukiinnitteiset jaotinkotelot

• Jatkoslevytelineeseen koukkukiinnikkein kiinnitettävä jaotinkotelo. Kotelon sisään on asennettu PLC-jakaja. Liittiminä on LC/APC liittimet.

• • Sähkönumero 7263500, Jaotinkotelo 1:4 LCA
  • Sähkönumero 7263501, Jaotinkotelo 1:8 LCA
  • Sähkönumero 7263502, Jaotinkotelo 1:16 LCA
• Jatkoslevytelineeseen koukkukiinnikkein kiinnitettävä jaotinkotelo. Kotelon sisään on asennettu 12 LC/APC liitintä, joiden toisessa päässä on 12-kuituinen MPO liitin.
  • Sähkönumero 7263503, Jaotinkotelo 12LCA/MPO

NAF jatkoskaappi SLIM

• NAF jatkoskaappi SLIM 7268710
• Kapea ulkokaappi, jonka sisällä on paikat jatkoslevy-jä varten. Kaapissa on sivuttaistuet jatkoslevyille.
• Soveltuu sekä maakaapeleille että mikrokanaville ja –putkille.
• Jatkoslevyinä toimivat tavalliset koukkukiinnikkein varustetut 48– ja 96-kuituiset jatkoslevyt.
• Mitat 1700x403x215 mm
• Paino 40,8 kg
• Värivaihtoehdot: RAL7008, RAL7024, RAL7035 ja maalaamaton kuumasinkitty
• Kapasiteetti:
  • 9 kpl 48-kuituista jatkoslevyä
  • 6 kpl 96-kuituista jatkoslevyä
• Voidaan toimittaa kelta/musta-merkkikepillä varustettuna

Jatkoskaappi NAF Compact

• NAF Compact 7263464
• NAF Compact soveltuu erilaisille maa- ja kanavakaapeleille sekä mikrokanavakaapeleille ja –putkille.
• NAF Compact soveltuu erilaisten valokaapeleiden jatkamiseen ja haaroittamiseen pienissäkin ulkokaapeissa.
• Asennetaan ulkokaapin sisälle.
• Sisältää paikat 10:lle 48-kuituiselle jatkoslevylle tai kuudelle 96-kuituiselle jatkoslevylle.
• Harjaksin tiivistetyt kaapeliläpiviennit ovat kaapin pohjassa.
• Ovi irrotettavissa asennusten ajaksi
• Mitat 500 x 250 x 170 mm (KxLxS)
• Materiaali sinkittyä teräspeltiä
• Pölytiivis rakenne

NAF jatkoskaappi 528-k

• Sähkönumero: 7269307
• NAF jatkoskaappi 528-k on tarkoitettu sisäjatkoskaapiksi valokaapeleiden jatkamiseen ja haaroittamiseen laitetiloissa ulkokaapeleista sisäasennuksiin soveltuviin kaapeleihin.
• Voidaan asentaa myös ulkokaapin sisälle
• Soveltuu erilaisille maa- ja kanavakaapeleille sekä mikrokanavakaapeleille ja –putkille.
• Voidaan asentaa suoraan seinälle.
• Sisältää paikat 11:lle 48-kuituiselle jatkoslevylle tai seitsemälle 96-kuituiselle jatkoslevylle.
• Harjaksin tiivistetyt kaapeliläpiviennit ovat vaihdettavissa kaapin ylä– ja alaosan välillä tarpeen mukaan.
• Ovi irrotettavissa asennusten ajaksi
• Mitat 500 x 450 x 173 mm
• Materiaali maalattua teräspeltiä, väri vaaleanharmaa RAL 7035
• Pölytiivis rakenne

Sisäjatkoskaappi NAF1584-k

• Sähkönumero: 7269306
• Sisäjatkoskaappi NAF 1584-k soveltuu erilaisten valo-kaapeleiden jatkamiseen ja haaroittamiseen laitetiloissa ulkokaapeleista sisäasennuksiin soveltuviin kaapeleihin.
• Purettavissa olevat kaapeliläpiviennit ovat ylhäällä ja alhaalla
• Mitat 600 x 600 x 300 mm
• Sisältää paikat 33:lle 48-kuituiselle jatkoslevylle
• Jatkoslevytelineen takana on suuri tila tulevien ja lähtevien kaapeleiden kuituputkille
• Materiaali sähkösinkittyä teräspeltiä
• Pölytiivis rakenne
• Ovi irrotettavissa asennusten ajaksi
