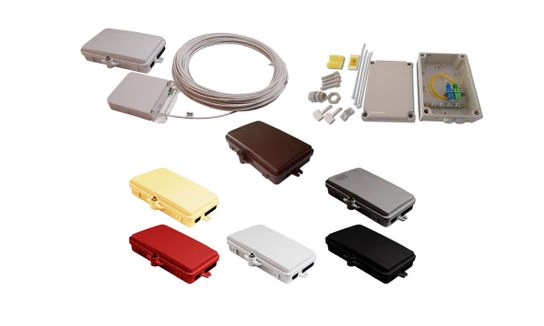

Ulkopäätekotelot ja talopäätepaketit
Ulkopäätekoteloissa jatketaan tai päätetään ulkoa tuleva maakaapeli tai mikroputki. Kuidut voidaan jatkaa sisälle meneviin kaapeleihin tai päättää hitsaamalla niihin häntäkuidut. Ulkopäätekotelot asennetaan useasti talon ulkoseinään, joten niiden tulee kestää niin vettä kuin pakkastakin. Talopäätepaketteihin kuuluu ulkopäätekotelo, sisäpäätekotelo valmiskaapelilla ja joissakin versioissa myös tarvittavat kytkentäkuidut kytkentöjä varten.
Kuitu kotiin
Ulos asennettavat kotelot

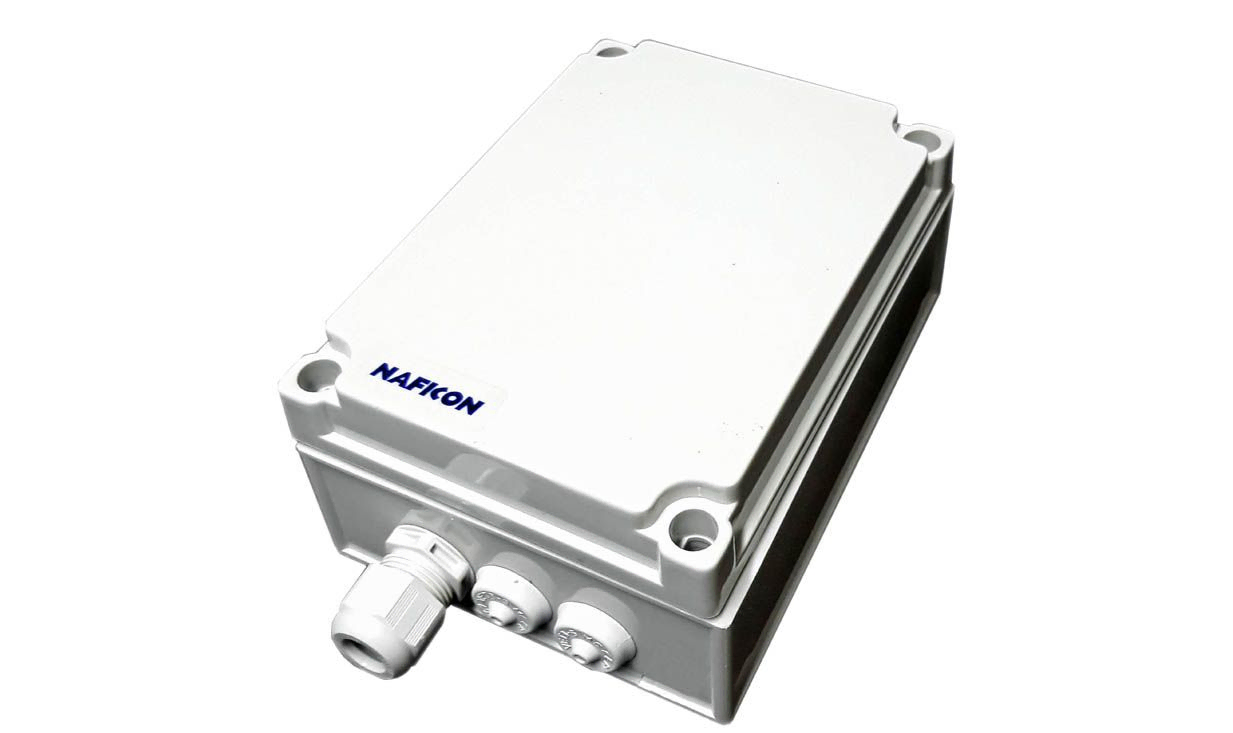

NAF ulkopäätekotelo
- Sähkönumero 7264872
- ”Laadunvaihtokotelo”, ulkokaapeli vaihdetaan sisäasennukseen sopivaan kaapeliin.
- Ulkomitat 176 x 126 x 76mm, KxLxS
- Muovinen kotelo kuitujen jatkamista varten
- Tiiviysluokka IP67
- Väri harmaa
- Perus toimituspakettiin kuuluu:
- Maadoituskisko paikoilleen asennettuna ja maadoituskaarikiinnike
- Neljä läpivientikumia, kaksi pohjassa, kaksi etureunassa.
- Yksi läpivientiholkki M20
- Kuitujatkossuojapidike 12 kuidulle ja kuituohjaimet 2kpl
NAF ulkopäätekotelo adap.levy
- Sähkönumero 7263183
- ”Laadunvaihtokotelo”, ulkokaapeli vaihdetaan sisäasennukseen sopivaan kaapeliin.
- Ulkomitat 176 x 126 x 76mm, KxLxS
- Muovinen kotelo kuitujen jatkamista varten
- Tiiviysluokka IP67
- Väri harmaa
- Perus toimituspakettiin kuuluu:
- Adapterilevy (4 SC-simplex tai 4 LC-duplex adapterille)
- Maadoituskisko paikoilleen asennettuna ja maadoituskaarikiinnike
- Neljä läpivientikumia, kaksi pohjassa, kaksi etureunassa.
- Yksi läpivientiholkki M20
- Kuitujatkossuojapidike 12 kuidulle ja kuituohjaimet 2kpl
- Ulkopäätekotelo, johon on valmiiksi asennettu 4 kpl LC/APC
duplex adaptereja (NAF ulkopäätekotelo 4xLCA), sähkönumero on 7269412
Lukollinen päätekotelo
- Sähkönumero 7263108
- Valkoinen muovinen ulkopäätekotelo, jonka voi nopeasti
asentaa vaikka ulos, toimistoon, kotiin tai tekniseen tilaan.
Sen voi asentaa seinälle tai pylvääseen. Kiinnitys tehdään
ruuveilla. Se on kevyt ja kompakti, sisältäen siltikin riittävästi
tilaa kuiduille. Kotelossa on tilaa neljälle SC simplex adapterille tai neljälle LC duplex adapterille. Kotelossa on asennettuna lukko ja avain tulee mukana. - Mitat (KxLxS): 212 x 144 x 42 mm, paino 0,3 kg
- UV-suojattu, iskunkestävä, käsitelty palonsuoja-aineella, IP65
- Käyttökohteet: sisällä ja ulkona, mahdollisuus saada muissa
väreissä - Kotelon sisällä hitsauslevy ja adapterilevy 4xSC simplex/4xLC duplex
- 1 kpl kaapelin sisäänvientiaukko Ø max 10mm, 4 kpl ulostuloaukkoja Ø max 4mm
- Saatavana esiasennetulla kaapelilla ja liittimillä
NAF ulkopäätekotelo MP
- Sähkönumero 7269436
- Laadunvaihtokotelo
- Soveltuu mikroputkille
- Ulkomitat 215 x 145 x 45mm, KxLxS
- Muovinen kotelo kuitujen jatkamista varten
- Tiiviysluokka IP67
- Väri valkoinen
• Perusvarustukseen kuuluu
o Maadoituskisko paikoilleen asennettuna
o Viisi läpivientikumia, kaksi pohjassa, kolme etureunassa
o Kuitujatkossuojapidike 12 kuidulle
o Adapterilevy kahdelle SC- tai LC-D -liitinadapterille
o Avain - NAF ulkopäätekotelo MP, jossa kaksi LC-APC duplex adapteria 7263407
Kuitu kotiin
Talopäätepaketit

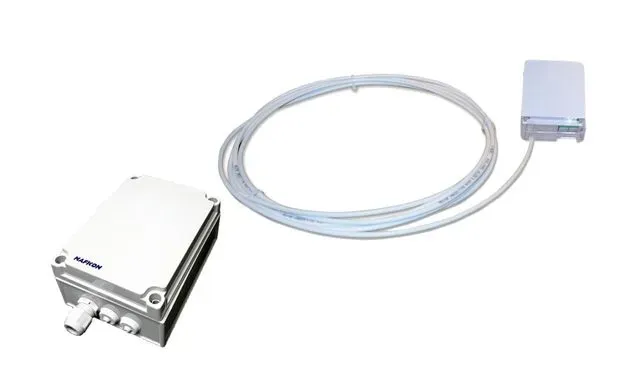

NAF UPK + SPK SCA/- FTMSU 2SMT
- Kuitu kotiin paketti, jossa seuraavat tuotteet:
- NAF ulkopäätekotelo 7264872
- FTMSU 4SMT kaapeli, jonka kaksi kuitua on päätetty SC-APC liittimillä. SCA-liittimillä varustettu pää on valmiiksi kytkettynä NAF SPK koteloon. Vapaat päät katkaisemattomana kotelossa. - Toinen pää on avoin hitsausta varten
- Alla sähkönumerot eri kaapelipituuksille:
Sähkönumero Tuote 7263217 NAF UPK + SPK SCA/- FTMSU 2SMT 5m 7263216 NAF UPK + SPK SCA/- FTMSU 2SMT 15m 7263237 NAF UPK + SPK SCA/- FTMSU 2SMT 30m

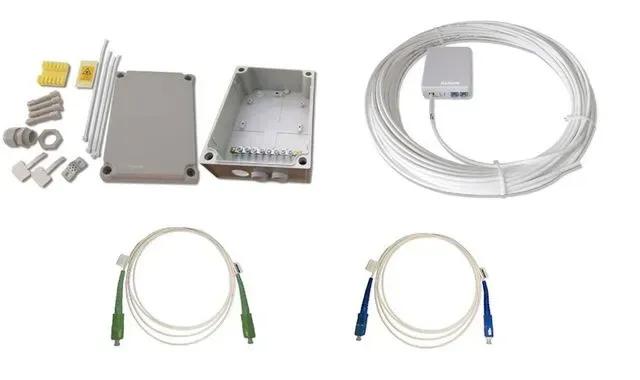

Talopäätepaketti
- Sähkönumero 7268339
- Paketti sisältää seuraavat tuotteet: 7264872 1kpl (NAF ulkopäätekotelo), 7268336 1kpl (NAF SPK SC+SCA/- FTMSU 4SMT 30m), 7268335 1kpl (SC/SC FMS 1SMT 1m W) ja 7268334 1kpl (SCA/SCA FMS 1SMT 1m W)
- Paketti sisältää ulkopäätekotelon, jossa tehdään laadunvaihto sisätiloihin soveltuvaan kaapeliin. Sisäpäätekotelo asennetaan haluttuun paikkaan ja kytkennät mediamuuntimeen tehdään
valkoisilla kytkentäkuiduilla.

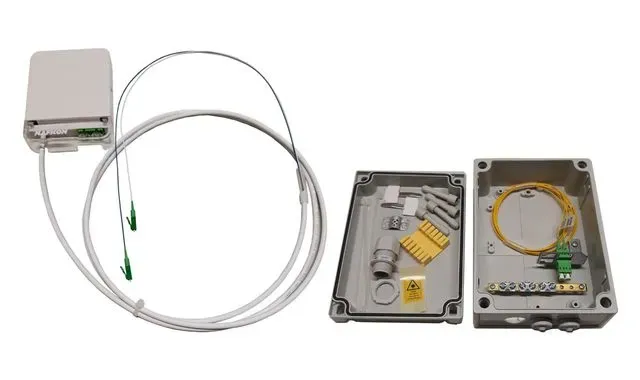

NAF UPK LCA/- 2SMT 1,5m + SPK SCA/LCA FTMSU 2SMT
- Kuitu kotiin paketti, jossa seuraavat tuotteet:
- NAF ulkopäätekotelo (7263183), johon on valmiiksi asennettu 2kpl LC-APC häntiä (7264594)
- FTMSU 4SMT kaapeli, jonka kaksi kuitua on päätetty.
Toisessa päässä LC-APC liittimet suojaputkessa ja toisessa
päässä SC-APC liittimet. SCA-liittimillä varustettu pää on
valmiiksi kytkettyä NAF SPK koteloon (7264899). - Alla sähkönumerot eri kaapelipituuksille:
| Sähkönumero | Tuote |
|---|---|
| 7263239 | NAF UPK LCA/- 2SMT 1,5m + SPK SCA/LCA FTMSU 2SMT 5m |
| 7269296 | NAF UPK LCA/- 2SMT 1,5m + SPK SCA/LCA FTMSU 2SMT 15m |
| 7263238 | NAF UPK LCA/- 2SMT 1,5m + SPK SCA/LCA FTMSU 2SMT 30m |

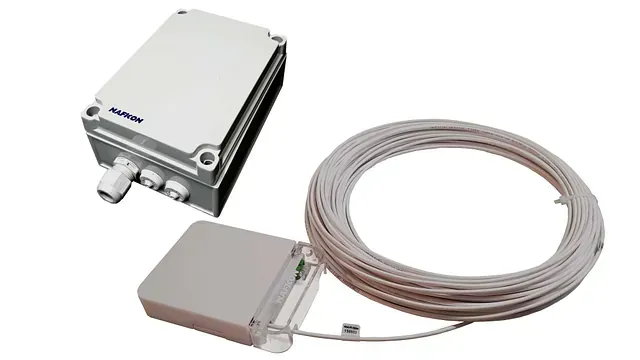

NAF SPK SCA FMS 1SMT + UPK AD.
- Kuitu kotiin paketti, jossa seuraavat tuotteet:
- NAF ulkopäätekotelo, johon on asennettu SCA/SCA simplex adapteri.
- 3mm paksu sisäulkokytkentäkaapeli, jonka toinen pää vapaana hitsausta varten ja toisessa päässä SC-APC liitin. SCA-liittimellä varustettu pää on valmiiksi kytkettyä NAF SPK koteloon (7264899). Kaapelin väri on valkoinen. - Alla sähkönumerot eri kaapelipituuksille:
| Sähkönumero | Tuote |
|---|---|
| 7263512 | NAF SPK SCA FMS1SMT 5m+UPK AD. |
| 7263513 | NAF SPK SCA FMS1SMT 15m+UPK AD. |
