NAF RK-ulkokaapit

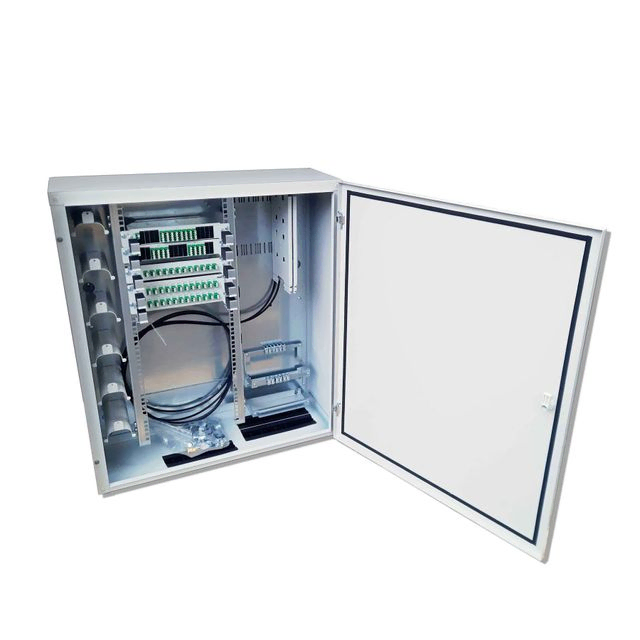

NAF1000 RK-ulkokaappi
- Sähkönumero: 7269309
- Sijoitetaan K1- tai K2-jakokaapin sisälle
- Toimitetaan joko erikseen tai valmiiksi asennettuna jakokaappiin

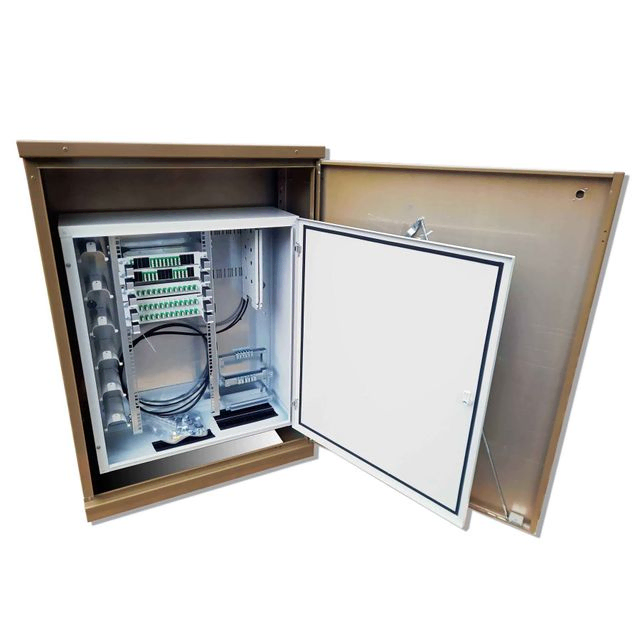

- NAF1000 RK-ulkokaappi asennettuna K1 1200 mm:n jakokaappiin: 7269310
- NAF1000 RK-ulkokaappi asennettuna K2-jakokaappiin: 7269311
- Kaappi on kehitetty erityisesti PON-verkkojen kytkentäkaapiksi
- Sisältää telineen ODF1000 -mekaniikan pääte- ja jaotinpaneeleille, kytkentäkaapeleiden ohjaimet, erillisen jatkoslevytelineen 48- tai 96-kuituisille jatkoslevyille, kiinnitys- ja maadoituskiskot tuleville kaapeleille jatkoslevyjen alapuolella sekä kolme leveää harjaksin tiivistettyä kaapeliläpivientiä kaapin pohjassa.
- Kytkentätelineen korkeus on 16 U
- Soveltuu erilaisille maa- ja kanavakaapeleille sekä myös mikrokanavakaapeleille
- Voidaan käyttää kaapeleiden kylkiotoissa
- Materiaali maalattua teräspeltiä
- Väri vaaleanharmaa RAL 7035
- Mitat (KxLxS): 850 x 740 x 271 mm
- Pölytiivis rakenne

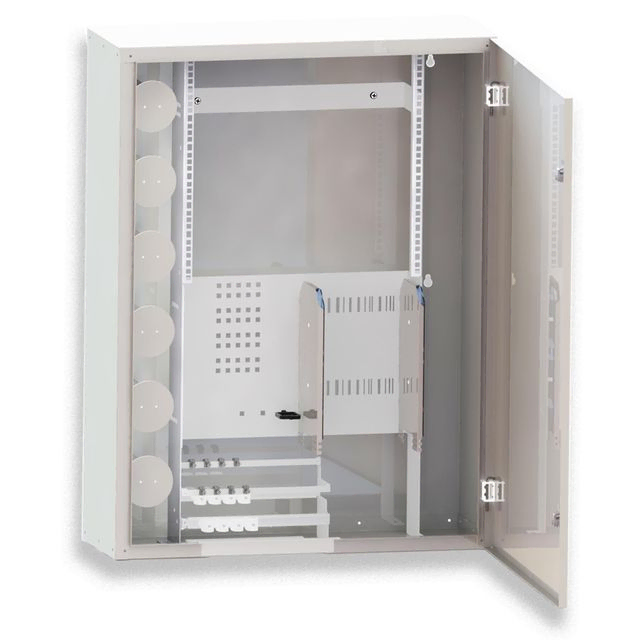

NAF 19" RK-ulkokaappi
- Sähkönumero: 7268712
- Sijoitetaan K1- tai K2-jakokaapin sisälle
- Toimitetaan joko erikseen tai valmiiksi asennettuna jakokaappiin
- Sisältää telineen 19” -mekaniikan pääte- ja jaotinpaneeleille, kytkentäkaapeleiden ohjaimet, erillisen jatkoslevytelineen 48- tai 96-kuituisille jatkoslevyille, kiinnitys- ja maadoituskiskot tuleville kaapeleille, sekä kaksi leveää harjaksin tiivistettyä kaapeliläpivientiä kaapin pohjassa
- Kytkentätelineen korkeus on 10 U
- Soveltuu erilaisille maa- ja kanavakaapeleille sekä myös mikrokanavakaapeleille
- Materiaali maalattua teräspeltiä
- Väri vaaleanharmaa RAL 7035
- Mitat (KxLxS): 1025 x 766 x 273 mm
- Pölytiivis rakenne

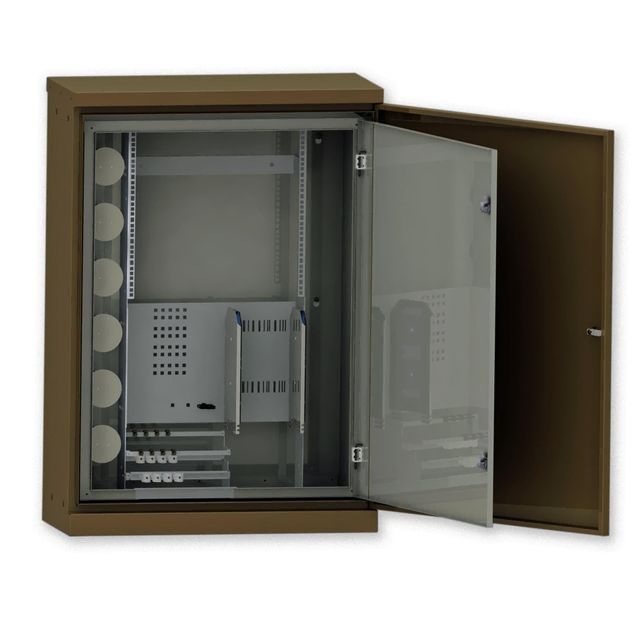

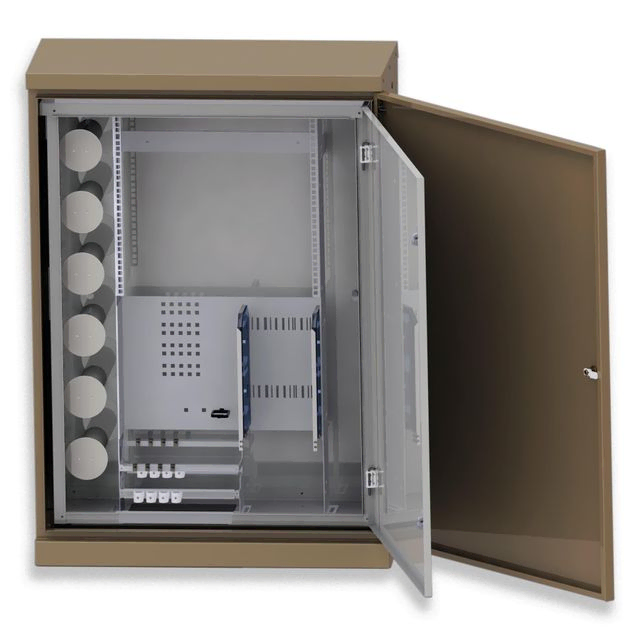

- NAF 19” RK-ulkokaappi asennettuna K1/1200 jakokaappiin: 7268715

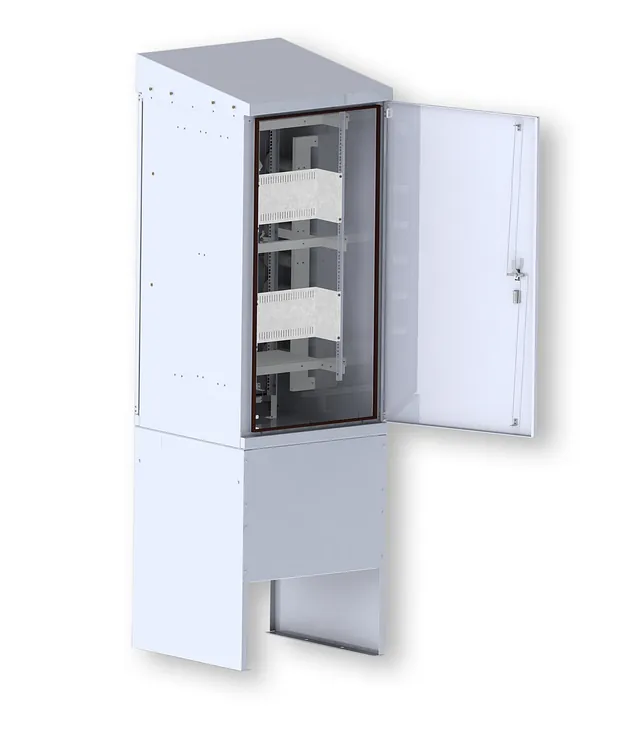

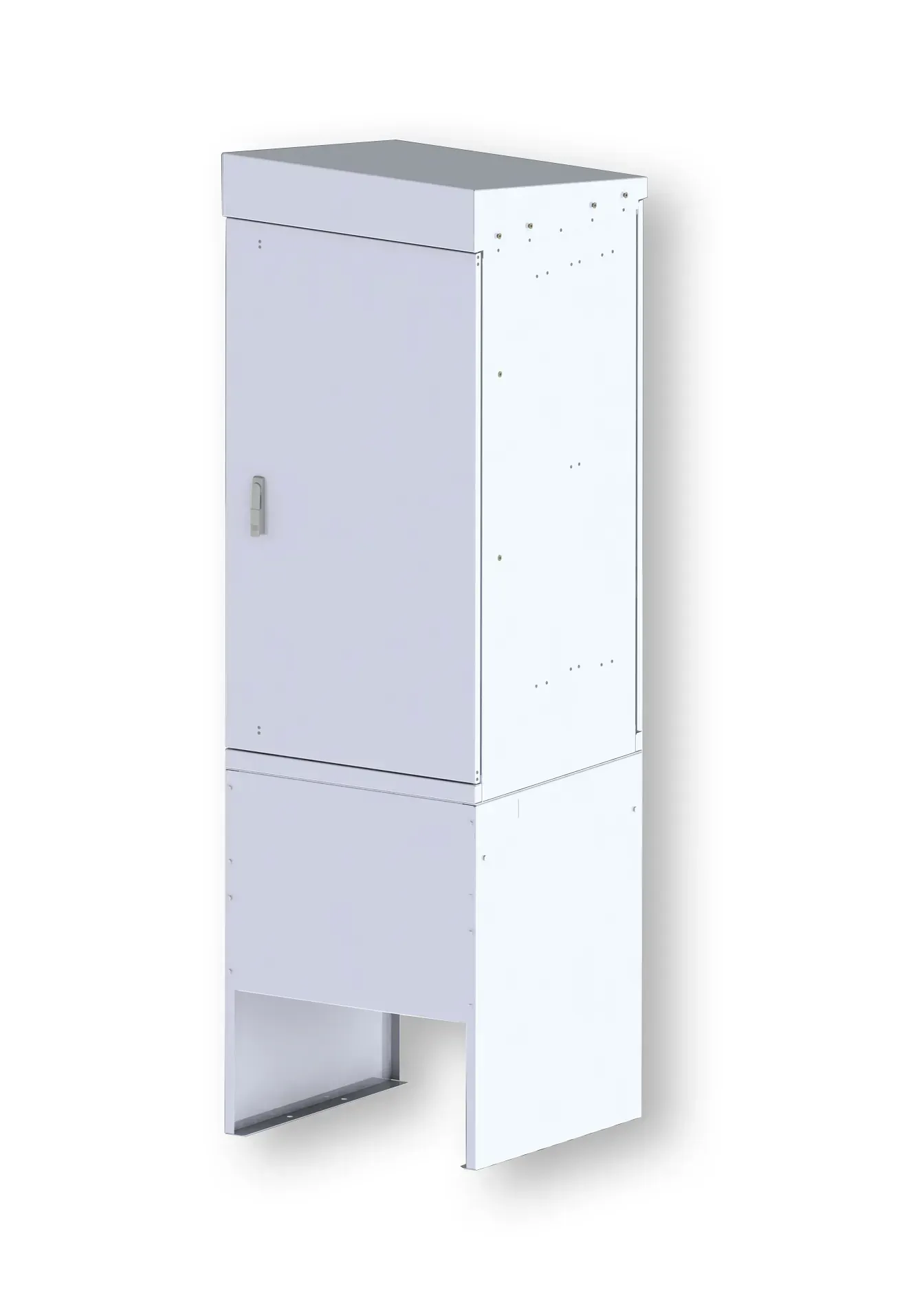

NAF ulko RK-jatkoskaappi
- Sähkönumero: 7263555
- Kaappi, jossa etupuolella on 19" mekaniikka ja takana on jatkosalue.
- Etuosassa ohjurit kytkentäkaapeleille ja takaosassa ohjurit kaapeleille.
- Etupuolen räkkikiskojen korkeus on 32U ja takapuolella 29U.
- Takapuolelle voi kahta NAF19 jatkoslevytelinettä (7268616) käyttäen asentaa jopa 64kpl 48-kuidun jatkoslevyä (7264145).
- Ulko-osat on valmistettu alumiinista.
- Kaapin pohjassa on tiivistetyt läpivientipaikat useille erikokoisille kaapeleille.
- Passiivinen ilmanvaihto suodattimilla.
- Mitat 2700 x 800 x 800 mm ( KxLxS)
- Väri RAL7037
- Tehty ja suunniteltu Suomessa.
